디지털 신호 품질 분석의 핵심, 아이 패턴(Eye Pattern) 완벽 해부

고속 디지털 회로에서 신호 무결성(SI, Signal Integrity)은 시스템의 정확성과 안정성에 직결되는 요소입니다. 이 신호 무결성을 시각적으로 분석할 수 있는 강력한 도구가 바로 아이 패턴(Eye Pattern)입니다. 오실로스코프를 활용해 데이터를 중첩해 표시하는 방식으로, 신호 품질을 직관적으로 확인하고 다양한 파라미터를 평가할 수 있습니다.



아이 패턴이란 무엇인가?

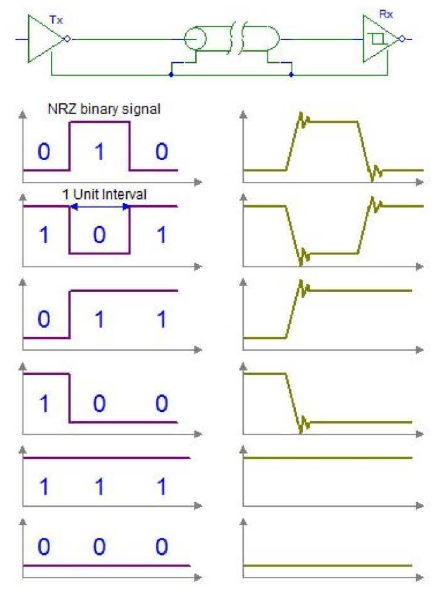

아이 패턴은 디지털 신호를 오실로스코프 상에서 일정 주기로 반복하여 중첩시킨 파형입니다. 이 중첩된 파형은 마치 눈(Eye) 모양을 형성하게 되며, 이 때문에 ‘아이 패턴’이라 불립니다. 데이터의 상승/하강, 진폭, 타이밍 에러, 노이즈 등 다양한 정보를 하나의 그래프에서 동시에 확인할 수 있어 고속 신호 분석에 널리 사용됩니다.

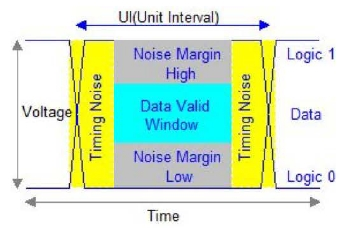

아이 패턴으로 어떤 정보를 얻을 수 있는가?

• Eye Height: 전압 마진을 의미하며, 높을수록 노이즈에 강한 신호로 해석됩니다.
• Eye Width: 시간 마진을 나타내며, 폭이 넓을수록 지터에 대한 내성이 큽니다.
• Eye Opening: 높이와 폭을 종합한 시각적 지표로, 열림이 클수록 신호 품질이 양호합니다.
• Rise/Fall Time: 신호 전이 속도를 측정하며, 너무 느리면 타이밍 오차를 유발할 수 있습니다.
• Overshoot/Undershoot: 목표 전압을 초과하거나 부족하게 전이되는 현상으로, 회로 안정성에 영향을 줍니다.
• Jitter: 신호 에지가 이상적인 위치에서 벗어나는 시간 변동으로, 데이터 전송 오류의 원인이 됩니다.

아이 패턴 분석이 중요한 이유

디지털 시스템에서 신호 왜곡이나 타이밍 문제는 전송 오류, 클럭 동기화 실패 등 치명적인 문제를 유발할 수 있습니다. 아이 패턴은 이러한 오류 가능성을 설계 단계에서 미리 발견하고 정량적으로 평가하는 수단이 됩니다. 특히 고속 인터페이스 설계에서는 분석 결과가 설계 검증의 기준이 됩니다.



아이 패턴 분석 방법

아이 패턴은 오실로스코프의 Eye 모드를 통해 생성됩니다. 대상 신호에 프로브를 연결하고, 트리거 설정을 적절히 조정한 후 데이터 스트림을 수천 회 이상 중첩하면 하나의 아이 패턴이 형성됩니다. 생성된 패턴은 마스크(Mask) 기반 테스트와 함께 사용되어 허용 가능한 품질 기준과 비교 분석할 수 있습니다.



실무에서의 활용 팁

• 고속 신호 분석 시, 클럭-데이터 동기화를 고려하여 트리거를 정확히 설정해야 합니다.
• 마스크 기능을 사용하면 신호 품질 기준 미달 구간을 자동 검출할 수 있어 빠른 디버깅에 유리합니다.
• 아이 패턴은 지터, 노이즈, SI 문제를 종합적으로 판단할 수 있는 기초 도구로 활용됩니다.



마무리하며

아이 패턴은 단순한 시각화 도구를 넘어, 설계 품질과 시스템 신뢰성을 판단하는 중요한 기준입니다. 설계자와 테스트 엔지니어 모두 이 분석 기법을 정확히 이해하고 활용할 수 있어야 하며, 고속 회로의 복잡성이 증가할수록 그 중요성은 더욱 커집니다. 신호 무결성을 확보하는 첫걸음은, 아이 패턴을 정확히 읽는 것에서 시작됩니다.
